ИК
приемник на транзисторах
Принципиальная схема
приемника импульсных ИК сигналов показана на рис. 35. Его выход может быть
подключен ко входу цифровой КМОП-микросхемы непосредственно. Если
фотоголовка должна быть удалена от цифрового анализатора, а емкость
соединяющего их кабеля превысит 100...200 пФ, фотоусилитель потребуется
дополнить буферным усилителем. Таким, например, как на рис. 36, а
(усилитель-инвертор) или на рис. 36, б. Емкостная нагрузка фотоголовки с таким усилителем
на выходе может быть увеличена до 0,01 мкФ.

Рис. 35.
ИК приемник на транзисторах

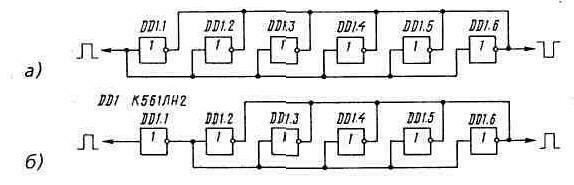

Рис. 36.
Усилители мощности в КМОП-технике
Таблица
7
Uпит,B |
Iпотр,мA |
4,5 |
0,30 |
5,0 |
0,30 |
6,0 |
0,32 |
7,0 |
0,34 |
8,0 |
0,35 |
9,0 |
0,37
|
Фотодиод ФД263-01
можно заменить на ФД320. А при наличии хорошего оптического концентратора
- почти на любой из указанных в приложении 2.
ИК приемник сохраняет
работоспособность при изменении напряжения источника питания Uпит
в широких пределах.
Зависимость потребляемого им тока Iпотр от напряжения питания показана в
таблице 7. |
