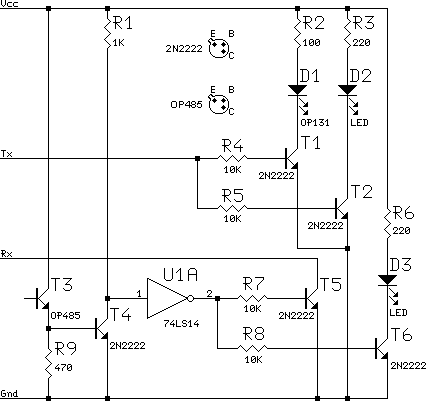

ИК-порт для компьютера(для подключения к материнке)
| D1 |
Любой инфракрасный |
| D2 |
Любой, для индикации передачи |
| D3 |
Любой, для индикации приема |
| T1 |
2N2222 (NPN) |
| T2 |
2N2222 (NPN) |
| T3 |
OP485 (фототранзистор NPN) или фотодиод |
| T4 |
2N2222 (NPN) |
| T5 |
2N2222 (NPN) |
| T6 |
2N2222 (NPN) |
| IC1 |
74LS14 | |
|
|
|
|
|
