Простой ИК генератор
Принципиальная схема
генератора приведена на рис. 29. На элементах DD1.1, DD1.2 собран
мультивибратор, возбуждающийся на частоте F=30...35 Гц (F@1/2R2*C1). Дифференцирующая цепочка R3C2 и элементы
DD1.4...DD1.6 формируют в базе нормально закрытого транзистора VT1 импульс
тока длительностью tимп@ 10 мкс (tимп@R3*C2), возбуждающий включенный в его коллектор ИК
диод VD1. В таблице 5 приведена зависимость амплитуды тока

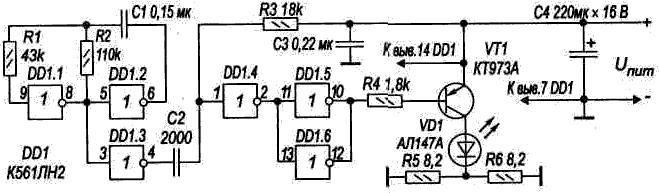

Рис.29.
Генератор ИК импульсов

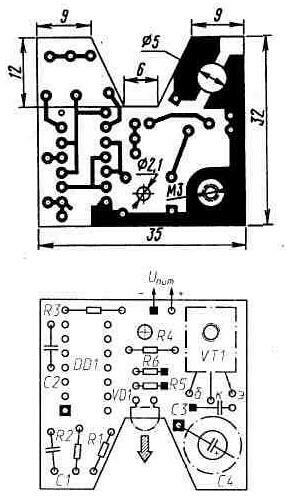

Рис. 30.
Печатная плата генератора
в ИК диоде Iимп и
потребляемого генератором тока Iпотр от напряжения источника питания
Uпит.
Печатную плату
генератора изготавливают из двустороннего фольгированного стеклотекстолита
толщиной 1...1,5 мм (рис. 30). Фольгу со стороны деталей используют лишь в
качестве нулевого провода-«земли». В местах пропуска проводников в ней
должны быть вытравлены кружки диаметром 1,5...2 мм (на рисунке не
показаны), места пайки к нуль-фольге «заземляемых» выводов конденсаторов,
резисторов и др. показаны зачерненными квадратами.
В качестве примера на
рис. 31 приведена зависимость относительной мощности излучения ИК диода
АЛ402 от прямого импульсного тока Iпр.и. Почти линейная их связь и при
столь значительном форсаже импульсных токов, которая вообще характерна для
ИК диодов, позволяет ориентироваться при расчетах «дальнобойности»
системы не на мощность излучения, а на легко контролируемый ток в ИК
диоде.

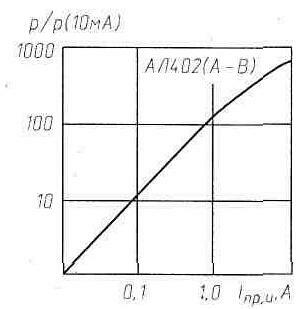

Рис. 31.
Зависимость относительной мощности излучения от прямого импульсного
тока
Таблица
5
Uпит,B |
Iимп,A |
Iпотр,мА |
4,5 |
0,24 |
0,40 |
5,0 |
0,43 |
0,57 |
6.0 |
0,56 |
0,96 |
7,0 |
0,73 |
1,50 |
8,0 |
0,88 |
2,10 |
9.0 |
1,00 |
2,80
|
|
