Экономичный ИК генератор
Излучатель ИК датчика,
реагирующего на прерывание луча, нередко относят от фотоприемника на
10...20 м и более. Его размещение, удовлетворяющее требованиям охранной
техники (скрытность позиции, защита от непогоды, намеренной порчи,
блокировки и др.), существенно упростится, если он будет выполнен в виде
автономно функционирующего блока. Важнейшим параметром такого излучателя
будет, очевидно, его способность максимально эффективно использовать
энергозапасы встроенного в него источника питания.
Принципиальная схема
энергоэкономичного ИК генератора, формирующего достаточно мощные ИК
импульсы, показана на рис. 32.
Режим его работы задан
мультивибратором, выполненном на микросхеме DD1, в стоки транзисторов
которой введены резисторы R1 и R3, многократно снижающие сквозные токи
переходного режима. Частота мультивибратора - F@1/2·R2·C1@40 Гц. Длительность
импульса тока, возбуждающего ИК диод BL1, зависит от параметров
дифференцирующей цепочки R4C3: tимп@R4·C3@10 мкс. Формирователь DD2.3...DD2.6 преобразуют
поступающий на его вход импульс с затянутым спадом в «прямоугольный»,
открывающий на это время до насыщения нормально закрытый транзистор
VT1.
Напряжение питания
микросхем зависит от номинала резистора R7, при возможных изменениях Uпит
оно должно оставаться в пределах +(3...5) В.

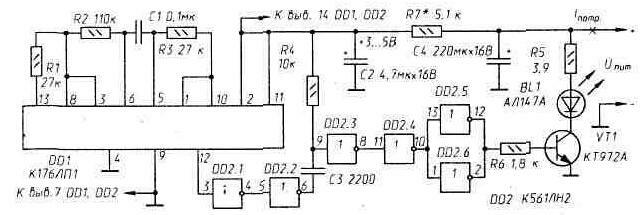

Рис. 32.
Экономичный генератор ИК импульсов

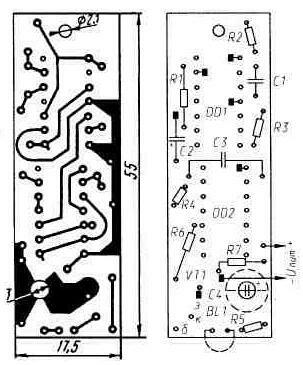

Рис. 33.
Печатная плата ИК генератора

Рис. 34.
Компоновка ИК генератора
Таблица
6
Uпит,B |
Iимп,A |
Iпотр, мА |
4,3 |
0,36 |
0,15 |
5 |
0,46 |
0,22 |
6 |
0,64 |
0,31 |
7 |
0,85 |
0,43 |
8 |
1,05 |
0,53 |
9 |
1,1.8 |
0,64 |
10 |
1,36 |
0,75
|
Генератор монтируют на
двусторонней печатной плате размером 17,5х55х1,2 мм (рис. 33). Фольгу под
деталями используют лишь в качестве нулевой шины-«земли» (с ней соединяют
«-» источника питания), в местах пропуска проводников она имеет выборки —
кружки диаметром 1,5...2 мм (на рисунке не показаны). Выводы деталей,
соединяемые с «землей», припаивают непосредственно к нуль-фольге (показаны
зачерненными квадратами).
Транзистор VT1
устанавливают параллельно плате, его выводы согнуты под прямым углом,
расстояние между ним и платой - 4...5 мм.
Общая компоновка
излучателя показана на рис. 34. Помещенный в гнездо сечением 45х18 мм и
глубиной 57...60 мм, вырубленное в стене дома, в столбе веранды, в перилах
крыльца, в засохшем дереве и т.п., излучатель маскируют наклейкой
подходящего цвета и фактуры. Если она непрозрачна для ИК лучей, в ней
делают небольшое, по диаметру ИК диода, отверстие. Батарею питания лучше
поместить снизу. Это позволит избежать порчи излучателя в случае ее
разгерметизации.
В таблице 6 приведены
зависимости Iимп - амплитуды тока в ИК диоде и Iпотр - тока, потребляемого
генератором от источника питания, от Uпит - напряжения источника питания. Частота F и
длительность tимп остаются при этом практически неизменными.
С батареей «Корунд» он сможет проработать непрерывно 2...3
месяца. А с аккумулятором «Ника», 7Д-ОД25 и т.п., подзаряжаемым солнечной
батареей (БС-0.5-9П, БСМ-У1.1, Электроника M1 и др.), в не слишком плохих
погодных условиях — без ограничения времени. |
