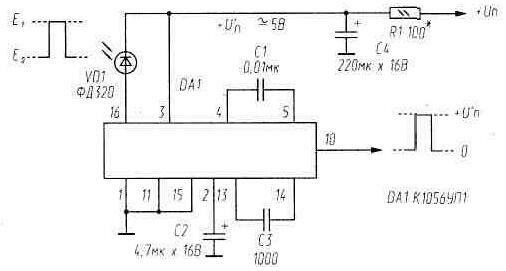

ИК приемник на микросхеме Принципиальная схема приемника импульсных ИК сигналов на специально для этой цели разработанной микросхеме показана на рис. 37. Выход этого фотоприемника также может быть соединен с входами цифровых КМОП-микросхем напрямую. Но хотя его выходное сопротивление меньше, чем у описанного выше транзисторного, при большой длине линии, связывающей фотоприемник с электронным анализатором сигналов, его также нужно дополнить буферным усилителем (см. рис. 36, а, б). Емкость линии связи в этом случае может доходить до 0,01 мкФ. Фотодиод ФД320 можно заменить на ФД263-01, а если в фотоприемнике есть линза-концентратор - практически любым фотодиодом из приложения 2. Рис. 37. ИК приемник на микросхеме Таблица 8 Uпит,B Iпотр, мА 4,5 0,84 5,0 1,00 6,0 1,30 7,0 1,55 8,0 1,90 9,0 2,90 Усиление фотоголовки можно уменьшить, зашунтировав вход усилителя резистором сопротивлением 0,3...3 МОм. В таблице 8 приведена зависимость тока Iпотр , потребляемого фотоголовкой, от напряжения источника питания Uпит.
