Как получить 5 вольт от порта RS-232

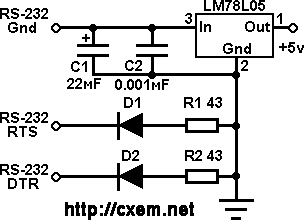

В схеме используется LM78L05 или советский
аналог на 5В. Диоды любые. Напряжение +5В получается из сигналов RTS и DTR
в RS-232. Эта схема, даже из портативного компьютера, может выдавать ток
12mA. Единственый недостаток - то, что устройство
транзисторно-транзисторной логики должно быть изолировано от корпуса
компьютера, потому что интерфейс воспринимает корпус RS-232 как
положительное напряжение. |
